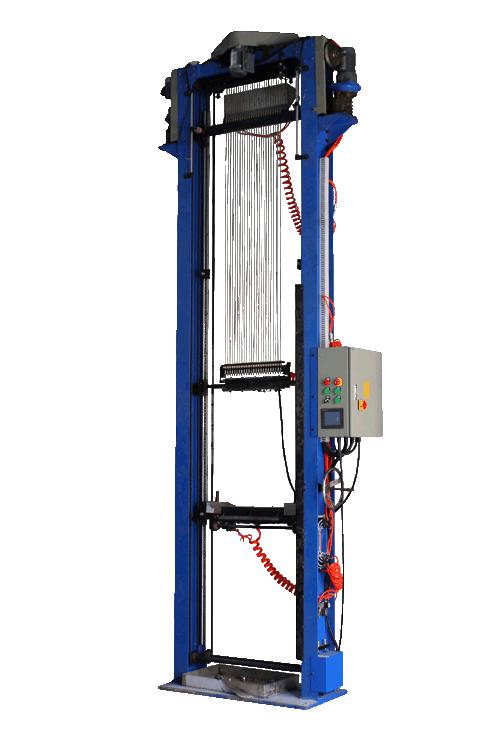

FM24-PLC框架式填充机

      本型号的填充机器，是参考国外（美国、意大利、瑞典）同类型的机器而设计制造?；鞴灿卸母龉ぷ?，每次可填充二十四支元件?？砂纯突У男枰?，按最大填充长度不同而设计不同高度的填充机器，同时根据客户提供的管径和壁厚范围，配备不同的模具工装。

      机器可以随时调整所需要的填充速度，并配有移动振动源，可以通过调频控制器调整振动的频率，以满足振实密度的需要?；鞑捎肞LC以及触摸屏控制，无触点接触，用户可以针对生产不同长度的元件，十分方便地对机器进行调整和填充操作。

主要用途：填充氧化镁粉

主要原理：

      我们在机器FM24标准型填充机的基础上，引入PLC和人机介面（触摸屏）控制，增加了直线导向导轨和旋转式夹紧机构，设计而成这种标准型填充设备，这类机器有24工装和48工装两种，填充长度可达到6M，最大填充直径为Φ12.7mm。由于引入PLC和编码计数装置。我们可以在机器上十分方便地调整所需的长度，只要在触摸屏输入要填充的实际长度（空管长度）机器便自动调整位置，这一点较人工电动调整更为快捷、准确、而且在填充过程中的位置关系保证十分准确?；鞯牡枷蚬苣谧坝新菪缱?，芯棒（挂钩）的外露是可以通过电动调整较前一种机器人工调整方便得多。

我们设计出气动夹具，较短的元件（1500mm一下），可以快速地将24支元件一次装夹，大大提高了生产效率。

近年，我们改良的喷粉嘴的机构，采用三层导管机构代替传统的螺旋喷粉嘴，镁粉的流量加大，填充效率得到提高。FM24-PLC无论采用螺旋喷嘴或三导管结构，都是目前国内外先进的填充设备。

适用范围:可用于单头电热管、双头电热管、长管、大管径电热管等填粉。

.设备简介（性能）：

(1)根据实际生产需要，可设计成24工位或者36工位，带PLC数控触屏操作

(2)每个直径一套工装，更换直径更换工装

(3)最大管径可达到Φ12.7mm

主要技术参数（图表形式）：

填充机要强调填充密度达到2.3cm3，填充完后发热丝不会偏心（就是发热丝不会歪或者偏移了原来的位置）
